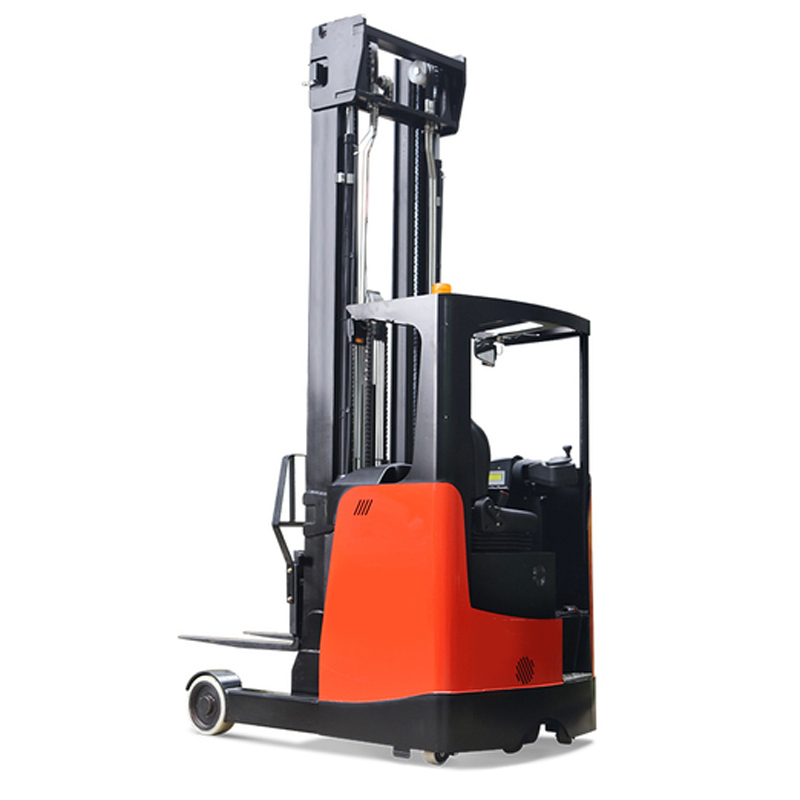

优势特点
可达11米的堆垛,满足高货位高强度作业;欧美部套件,性能可靠,质量上乘;人机设计,操纵舒适高效。
高性能,高可靠:
德国全进口交流驱动系统,提供强劲动力;控制更精确,运行更平稳;高强度立式变速箱,超长工作寿命;国际水准液压电机,经过多层检测测试的油缸及管路,保证了液压系统高可靠;质量可靠的美国AMP防水接插件及电器件,所有电线、电缆均有可靠的保护和固定,大大降低了电器故障;超大高强度承载轮设计,确保整车稳定性;高效散热系统(支持长时间连续工作);采用德国进口槽钢,经过有限元优化设计的高强度门架,轻松达到11M起升高度。
易操作:
充分考虑人机工程的操控台,各功能按钮方便轻松操作;宽敞的驾乘空间及悬浮座椅设计,驾驶更舒适;可调式方向柱,明显提高操控舒适性;高度显示,高度定位功能,操控更精准;紧凑设计,行驶灵活自如;一个动作即可完成电瓶拉取,轻松更换电瓶,方便连续作业;标配电子转向,操纵更轻便。
更安全
液压系统防爆设计,即使油管爆裂,门架也不会快速下降,提高安全性;弯道自动减速功能,行驶更安全(电转向);紧急断电开关,在操作失控时可轻松切断所有电源,避免紧急事故;起升多重限位,堆垛更安全;防滑制动功能,使车子在失控或者斜坡行驶时,防止其下滑;全包围操作空间,作业更安全;双路监控电子转向,安全可靠(电转向)。
便维护:
AC电机,免于维护;可显示故障代码的仪表,大大方便维修保养;180以上大角度机罩开合,便于零部件的检测、维修及更换;直立式电机的使用,使电机、刹车等的检测维修直接方便;控制器自我诊断系统;低电压自动保护,延长电瓶寿命。
| 序号 | 项目 | 单位 | CQD1630RVH | CQD1630RV | CQD1630RVF | CQD2030RV | CQD2030RVF | |
|---|---|---|---|---|---|---|---|---|
| 特性 | 3 | 驾驶方式 | 座驾式 | 座驾式 | 座驾式 | 座驾式 | 座驾式 | |
| 4 | 额定载荷 | kg | 1600 | 1600 | 1600 | 2000 | 2000 | |
| 5 | 起升高度 | mm | 3000 | 3000 | 3000 | 3000 | 3000 | |
| 6 | 载荷中心 | mm | 600 | 600 | 600 | 600 | 600 | |
| 7 | 轴距 | mm | 1454 | 1454 | 1454 | 1524 | 1524 | |
| 8 | 重量-包括电池 | kg | 3070 | 2940 | 2940 | 2945 | 2945 | |
| 尺寸 | 9 | 整车长度 | mm | 2502 | 2470 | 2470 | 2470 | 2470 |
| 10 | 车身长度 | mm | 1865 | 1865 | 1865 | 1935 | 1935 | |
| 11 | 整车宽度 | mm | 1202 | 1270 | 1270 | 1270 | 1270 | |
| 12 | 门架下降后整车高度 | mm | 2130 | 2130 | 2130 | 2130 | 2130 | |
| 13 | 最大起升时整车高度 | mm | 4065 | 4065 | 4065 | 4065 | 4065 | |
| 14 | 护顶架高度 | mm | 2210 | 2210 | 2210 | 2210 | 2210 | |
| 15 | 站台/座椅面高度 | mm | 1200 | 1200 | 1200 | 1200 | 1200 | |
| 16 | 货叉尺寸 | mm | 40*100*1070 | 40*100*1070 | 40*100*1070 | 40*120*1070 | 40*120*1070 | |
| 17 | 货叉外宽 | mm | 200-770 | 200-770 | 200-770 | 240-770 | 240-770 | |
| 18 | 支腿内宽 | mm | 899 | 915 | 915 | 915 | 915 | |
| 19 | 最小离地间隙 | mm | 70 | 70 | 70 | 70 | 70 | |
| 性能 | 20 | 最小转弯半径 | mm | 1705 | 1705 | 1705 | 1770 | 1770 |
| 21 | 前倾/后仰 | ° | 2/4 | 2/4 | 2/4 | 2/4 | 2/4 | |
| 22 | 自由提升高度 | mm | 120 | 120 | 120 | 120 | 120 | |
| 23 | 前移距离 | mm | 475 | 520 | 520 | 520 | 520 | |
| 24 | 最大爬坡能力(满/空载) | % | 8/10 | 8/10 | 8/10 | 8/10 | 8/10 | |
| 25 | 最小堆垛通道宽度(满/空载) | mm | 2918 | 2891 | 2891 | 2893 | 2893 | |
| 26 | 最小堆垛通道宽度 | mm | 2850 | 2827 | 2827 | 2842 | 2842 | |
| 27 | 行驶速度(满/空载) | km/h | 10/11 | 10/11 | 10/11 | 9/9.5 | 9/9.5 | |
| 28 | 提升速度(满/空载) | mm/s | 340/450 | 340/450 | 340/450 | 280/420 | 280/420 | |
| 29 | 下降速度(满/空载) | mm/s | 310/330 | 310/330 | 310/330 | 300/330 | 300/330 | |
| 30 | 制动 | 电磁制动 | 电磁/液压制动 | 电磁/液压制动 | 电磁/液压制动 | 电磁/液压制动 | ||
| 31 | 速度控制 | 无级变速 | 无级变速 | 无级变速 | 无级变速 | 无级变速 | ||
| 电池电机 | 32 | 驱动电机功率 | kw | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 |
| 33 | 提升电机功率 | kw | 11 | 11 | 11 | 13 | 13 | |
| 34 | 电池(电压/容量) | V/Ah | 48/500 | 48/500 | 48/500 | 48/500 | 48/500 |
